一、概述
DSSD332(配置號為1V)三相三線電子式多功能電表是一款測量電網三相電壓、可通過RS485進行數據通信、采用大屏幕LCD顯示的多功能電力儀表。通信接口支持MODBUS RTU和DL/T645雙通信規約。儀表具有2路開關量輸入和2路開關量輸出可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)或選用4路可靈活控制的三線制變送輸出。儀表適用于各種能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。DSSD332/DTSD342(配置號為1V)三相電子式多功能電表符合以下標準： GB/T17215.321《靜止式交流有功電能表(1級和2級)》或GB/T17215.322《靜止式交流有功電能表(0.2S級和0.5S級)》、GB/T17215.323《靜止式交流無功電能表(2級和3級)》、DL/T645《多功能電能表通信規約》、Modbus-RTU規約和GB/T13850-1998變送標準。
二、工作原理

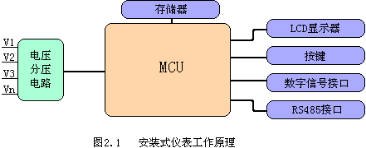

本儀表系列采用了高精度的采樣計量，高速的MCU進行數據處理，豐富的液晶顯示屏，非易失存儲器。具體結構如圖2.1所示。
三、技術指標
| 項目 | 性能參數 | ||
| 規格 | 三相三線 | ||
|
測 量 |
參比電壓Un | 三相三線（AC100V、AC380V） | |
| 測量范圍 | 0.7Un~1.3Un | ||
| 極限電壓 | 1.9Un | ||
| 功耗 | <0.05VA(單相) | ||
| 阻抗 | >2MΩ | ||
| 精度 | RMS精度0.2 % | ||
| 使用頻率范圍 | 45～65Hz | ||
| 輸入輸出 | 選配功能（只能選擇一種功能） | 開關量輸出, 輸入 |
2路光耦繼電器輸出; 2路光耦輸入 |
| 三線制變送輸出 | (1路~4路)4～20mA、0～20mA、0～24mA、0~5V、0~10V靈活選擇的變送信號輸出，準確度等級優于0.5級 | ||
| +12V電源輸出 | |||
|
通 信 |
接口與通信規約 | RS485口: Modbus RTU規約+ DL/T645規約 | |
| 通信地址范圍 | Modbus RTU:0 ~ 247; DL/T645: 6字節,每位可設0~F。 | ||
| 波特率 |
選配低速（支持600bps~9600bps）或高速（600bps~38400bps） 注：選配變送功能的只支持低速 |
||
|
環 境 |
工作溫度 | -25℃~+60℃，帶變送功能的只支持-25℃~+50℃ | |
| 極限工作溫度 | -35℃~+70℃，帶變送功能的只支持-35℃~+55℃ | ||
| 相對濕度 | ≤95%（無凝露） | ||
| 工作電源 | 交直流兩用電源(范圍：40V~420V)，功耗：≤1W，2VA | ||
| MTBF | ≥6×104 h | ||
| 尺寸 | 外形尺寸：96×96×95 開孔尺寸：92×92 | ||
| 重量 | 450g | ||
