一、工作原理

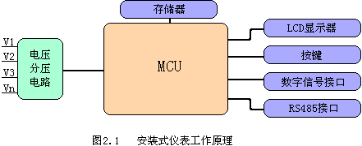

本儀表系列采用了高精度的采樣計量，高速的MCU進行數據處理，豐富的液晶顯示屏，非易失存儲器。具體結構如圖2.1所示。
二、技術指標
| 項目 | 性能參數 | ||
| 規格 | 三相三線、三相四線 | ||
|
測 量 |
電壓 | 參比電壓Un |
三相四線（AC220V、AC57.7V） 三相三線（AC100V、AC380V） |
| 測量范圍 | 0.7Un~1.3Un | ||
| 極限電壓 | 1.9Un | ||
| 功耗 | <0.05VA(單相) | ||
| 阻抗 | >2MÙ | ||
| 精度等級 | RMS精度0.2 % | ||
| 電流 | 額定電流 | 1A、1.5A、5A | |
| 測量范圍 | 1(6)A、1.5(6)A、5(6)A | ||
| 功耗 | <0.05VA(單路額定電流) | ||
| 精度等級 | RMS精度0.2 % | ||
| 使用頻率范圍 | 45～65Hz | ||
