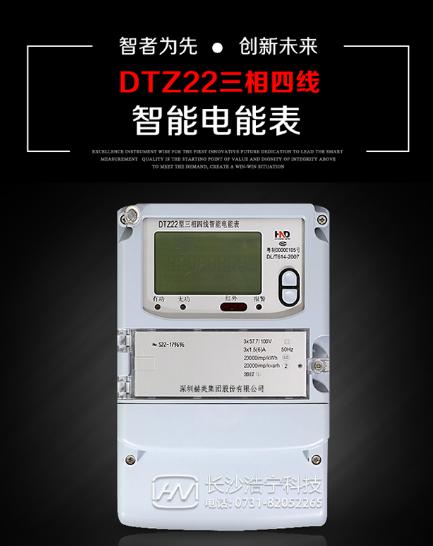

深圳浩寧達DTZ22三相四線智能電能表是一款可計量有功、無功、正向有功、返向有功、正向無功、反向無功、四各限無功等電量的智能 表，那么這款電能表經互感器該怎么接線呢？下面讓小編給大家簡單介紹一下：





三只互感器安裝在斷路器負載側，三相火線從互感器穿過。
       互感器和電度表的接線如下：
       其中1、4、7接電流互感器二次側S1端，即電流進線端；
       3、6、9接電流互感器二次側S2端，即電流出線端；
       2、5、8分別接三相電源；
       10、11是接零端。為了安全，應將電流互感器S2端連接后接地。（各電流互感器的電流測量取樣必須與其電壓取樣保持相同。即1、2、3為一組；4、5、6為一組；7、8、9為一組；）
       以上是有關浩寧達DTZ22三相四線智能電能表互感器該怎么接線的知識，更多電表知識請關注長沙浩寧電子科技官網！
