杭州炬華DTZ1296三相四線智能電子式多功能電能表直通式怎么接線？

杭州炬華DTZ1296三相四線智能電表，主要功能：有功,功率因素,有功功率,無功功能,視在功率,四象限無功,電壓,電流,事件報警。電流規(guī)格：0.3(1.2)A；1(2)A；1.5(6)A；5(6)A；10(40)A；15(60)A；20(80)A，我們都知道三相四線電能表接線方式有兩種，第一種是經(jīng)互感器接線，第二種是直通式接線圖；

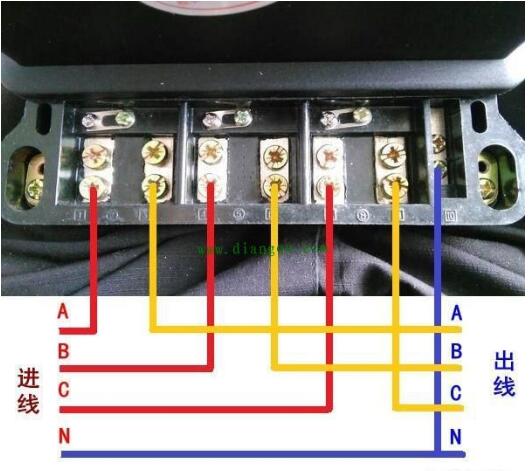

下面小編就第二種直通式如何接線來作如下詳細介紹，一般來說，電表除了說明書，在電表上也有接線圖，或在接線端子蓋上，又或在電表顯示屏下方的配置面板上，下面以威勝DTSD341-MC3 三相四線電能表為例，依照電表顯示屏下方的配置面板上所示接線圖，三相四線電表直通式接線的直觀圖如下：


注：A:A相線 ；B:B相線 ；C:C相線 ；N:零線
三相四線電表直通式接線的電表共有10個孔，其中1、2為同一孔，4、5為同一孔，7、8為同一孔，,1、 4、 7接線孔是A/B/C三相輸入口； 3、 6、 9 是A/B/C三相輸出口；   以上是關(guān)于杭州炬華DTZ1296三相四線智能電表直通式接線方式的詳細介紹。
