帶電流互感器三相四線電表接線圖

　　電表連接電流互感器使用主要是外部電流比較大的情況下，使用電流互感器，把電流控制在電表可以承受的范圍之內，這就是我們要使用電流互感器的原因，好了我們先來看看三相四線電表接線圖是怎么接的吧。如下圖：

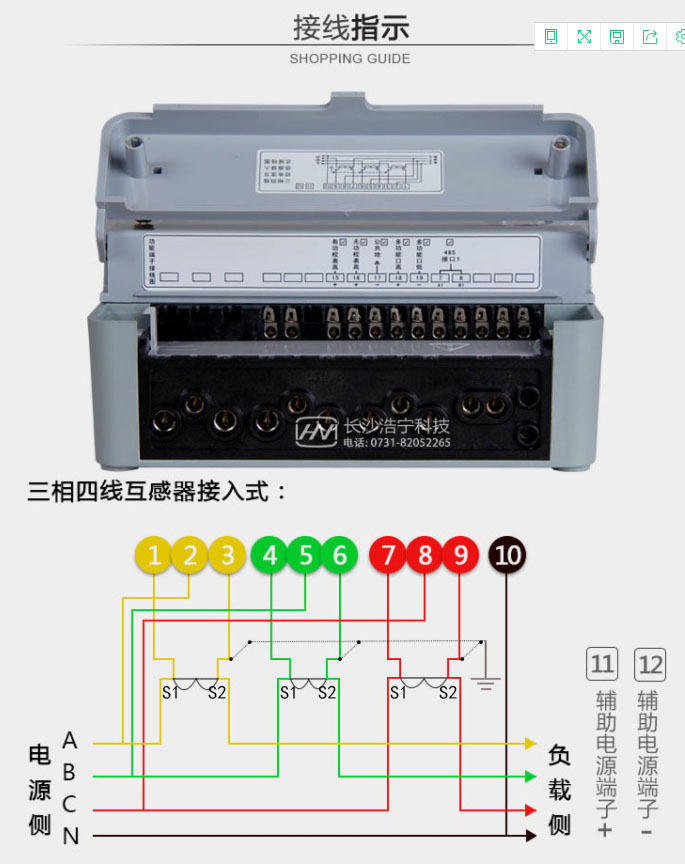

三相四線電表接線圖

　　三相四線電表需要接線的孔一般10個孔，

　　◆A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　◆B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　◆C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　◆N黑線一般代表零線，直接接入10號口。

　　帶電流互感器電表度數小知識

　　所以用了電流互感器的之后，在讀取電量數據的時候還要看看互感器的一個規格才行，例如電流互感器的規格1000A/200A，那么實際用電量就要乘以電表顯示數值的5倍。這是一個關于有電流互感器怎么看電量的一個小知識。
