380v三相電表接線圖

380v的三相電表一般是三相四線低壓電表，380v三相電表有直流電表還有互感式的電表，現在我們就分別為您講解直入式的三相四線電表和互感式的三相四線電表怎么接。

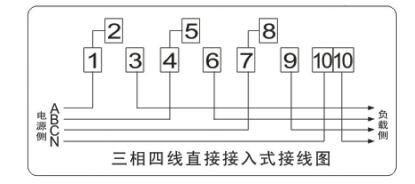

380v三相電表接線圖直入式：

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

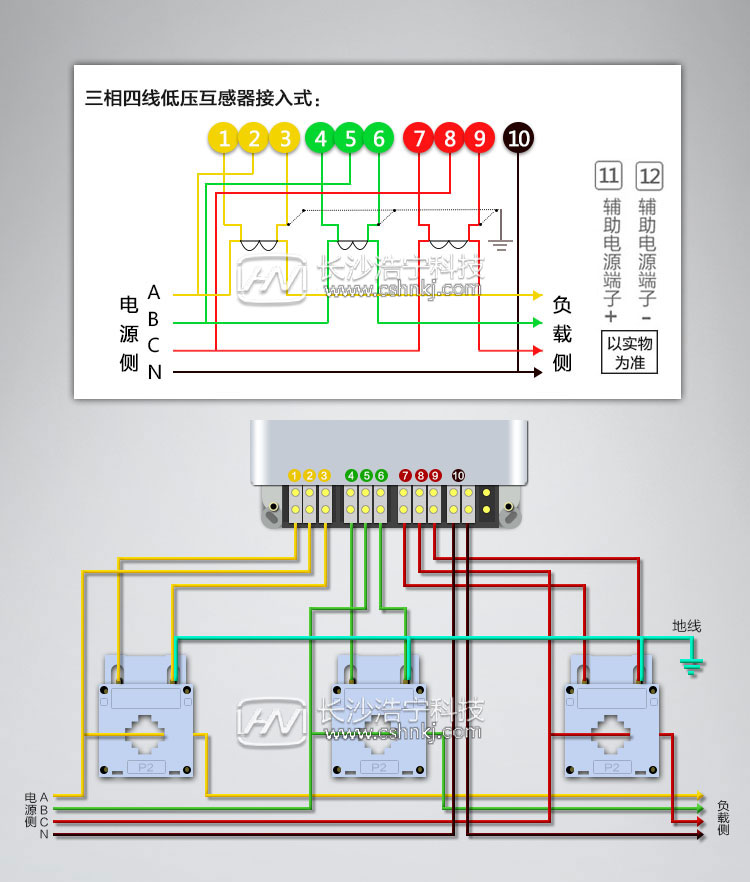

380v三相電表接線圖互感式：

翻過接線端子蓋,就可以看到三相四線電表接線圖。

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
