遠傳電表工作原理

遠傳電表的特性必須有載波通訊口或者是RS485通訊口，才能實現遠傳功能，要實現遠傳僅僅有帶有通訊接口的電表，還需要集中器和抄表系統。我們先來看看遠傳電表工作原理。

電能表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由計量芯片轉換為數字信號，高性能微控制器負責對數據進行分析處理。由于采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控制器僅需要管理和控制計量芯片的工作狀態。圖中的微控制器還用于分時計費和處理各種輸入輸出數據，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或 485 接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

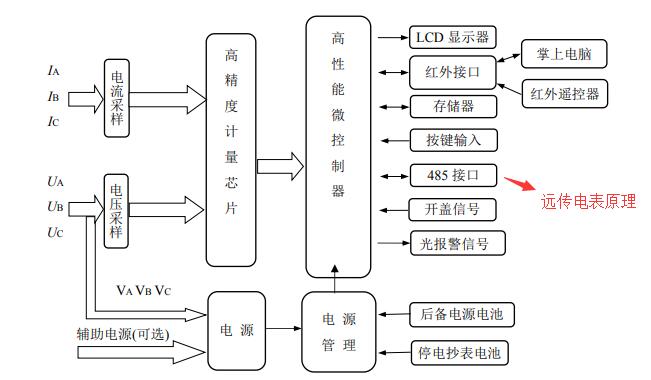

遠傳電表工作原理圖

遠傳抄表工作原理

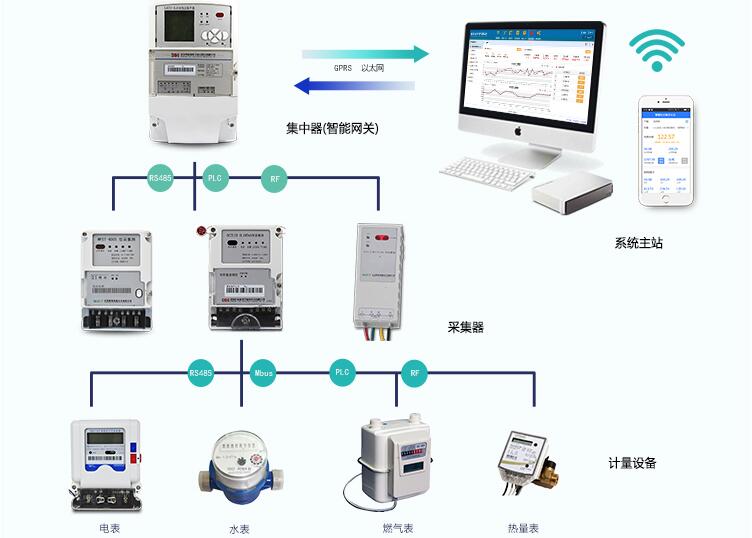

如下圖，電表通過RS485接口將數據傳送到采集器中，然后通過集中器按照管理中心的抄表任務自動向各個計量表抄取數據信息并進行小時、日、月數據信息保存，統一交給管理中心集中處理。

遠傳電表管理系統主要功能：

管理功能、在線查詢、防竊電功能、手機支付、報表功能、在線保修、統計分析、遠程控制、通知公告等

自動采集功能：按設定時間間隔，采集設備自動采集表計數據并存儲在本地，同時，主站按需求定時收集，當采集出現失敗時，各環節都會自動執行補采，保證數據完整性。

遠程控制：可在主站中隨時手動貨按業務規則自動控制各類表計的通斷狀態，對于重要且緊急的操作，也可以提供定制的手機APP來完成(如緊急送電)

余額預警/催費通知：預付費主站每日自動采集表計余額或用量，當余額不足10天，3天使用時(按最近1周日均用量估算)，自動生成告警信息，并以短信或微信發送至客戶手機，后付費主站定期檢查逾期賬單，自動發送催費短信和微信至客戶手機。

超負荷跳閘：通過檢測電流通過某一寢室的相位變和瞬間大電流變化情況，最終判斷純電阻電路部分的功率，進而加以控制。
