三相電表安裝圖

三相電表分為三相三線電表和三相四線電表，三相電表安裝圖一般在電表的說明書里面都有的，“浩寧科技”為您收集了三相電表安裝圖，希望對您有所幫助。

以威勝DTSD341型號為例，以下是安裝尺寸和接線圖，當然不同品牌不同型號的電表安裝尺寸是有差別的，如果您需要其他電表的安裝圖，您可以聯系我們，我們將為您解決問題。“浩寧科技”是各大品牌電表的代理商!

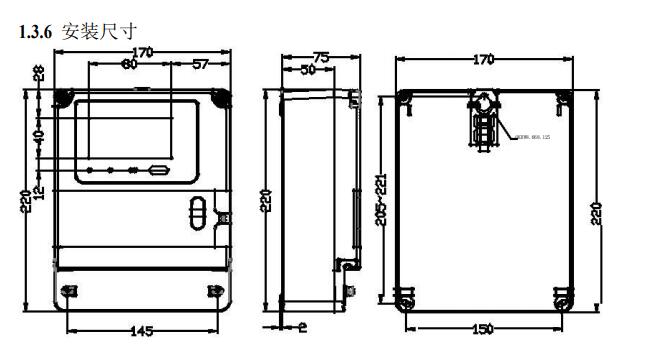

威勝DTSD341安裝尺寸

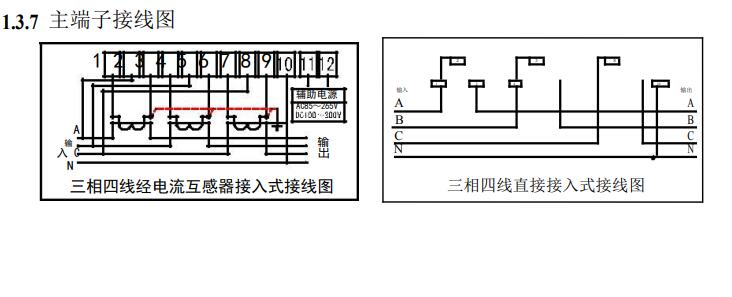

威勝DTSD341主端子接線圖

其中1、4、7接電流互感器二次側S1端，即電流進線端;

3、6、9接電流互感器二次側S2端，即電流出線端;

2、5、8分別接三相電源;

10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。
