三相四線電表怎么接線

　　三相四線電表接線有幾種方法，三相四線電表電流比較大，需采用電流互感器。電能表從3個相線上連接了3個電流互感器的次級，從而連結了6個線，再加上原本的3個火線，一共是9個線，加地線是10個線。

　　10個線在電表10個接頭上的連接方法為：

　　1、外觀法：

　　面對電表下部接線端子排，1---9端中有6個接線孔在一條直線上，則這6個接線端分別為A、B、C相電流互感器引出進電表電流線圈的;1---9端中有3個接線孔在一條直線上，則這3個接線端分別為A、B、C相母線(火線)引來進電表電壓線圈的。

　　其中1--3端中在一條直線上的兩孔接A相電流互感器;4--6端中在一條直線上的兩孔接B相電流互感器;7--9端中在一條直線上的兩孔接C相電流互感器。

　　1--3端中另外一孔接A相相線;4--6端中另外一孔接B相相線;7--9端中另外一孔接C相相線。

　　2、測試法：

　　用萬用表或試燈量測1--3、4--6、7--9中，通者兩端分別為A、B、C相的電流線圈，剩余的三孔與第十孔(地線)相通者分別為接A、B、C相的電壓線圈。

　　3、過去習慣接法是第一個電流互感器(A相)接電表的1、3孔，第二個電流互感器(B相)兩根線接電表的4、6孔，第三個電流互感器(C相)的兩根線接電表的7、9孔，原本從母線上引出的三根火線(A、B、C相)分別接2、5、8孔，地線接第十個孔。但現(xiàn)在就不一定哦，請參照以上兩條連接。

　　一般情況下，電能表接線都必須遵循左進右出的原則。三相電能表有兩種接線方式:

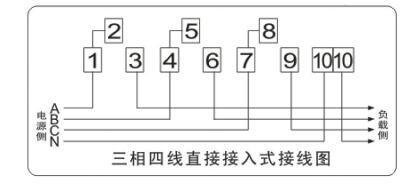

　　一，直接式(60A以下)，即1，4，7，10接三相四線電源A、B、C、N，3，6，9，11接負載端A、B、C、N

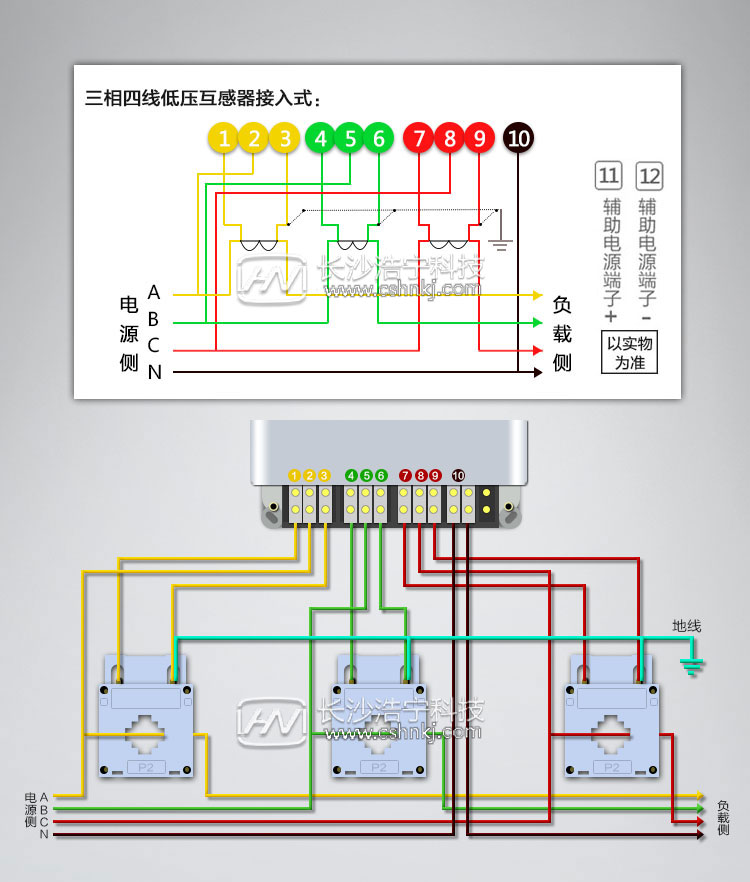

　　二，互感器接法(60A以上)，1，4，7接電流互感器S1端(P1方式);3，6，9 接電流互感器S2端A\B\C\N\;2,5,8,接電源電壓A\B\C\;10腳接電源N，11腳接負載N。
