智能電表遠程抄表原理

　　遠程抄表是智能電表最跟本意義，那么智能電表遠程抄表的原理是什么呢?智能電表實現遠程抄表的具體實施方案比較多，常用的有RS485抄表方案、載波抄表方案、NB-IoT抄表方案等。

　

　　載波抄表方案原理

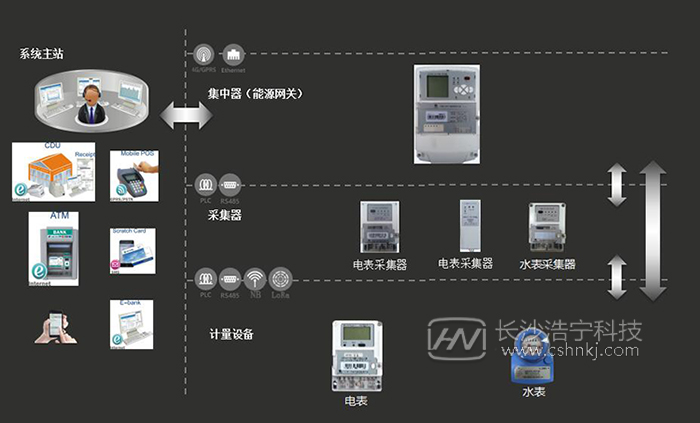

　　最大量的國電采用的電力載波表，通過電線連到采集器，采集器通過GPRS上傳讀數到遠抄服務器，系統通過主站將要采集的用戶信息和數據下發給終端，集中器通過存儲模塊把用戶信息和數據存儲在終端內。終端會按照營銷系統下發參數，通過電力載波模塊對小區內的居民用戶電表進行數據采集。載波表上的模塊收到集中器下發的報文會通過載波模塊回復給終端。終端對采集到的用戶數據進行存儲，當終端收到營銷系統查詢用戶數據的指令時,通過GPRS模塊把存儲在終端內的數據通過報文形式回復主站,主站對收到的報文進行解析,得到用戶電量,最終算出用戶電費。

　　RS485抄表方案原理

　　第二大量的就是大型建筑里用的走485總線連網的智能電表，通過485總線連上采集器，采集器再轉換成TCP/IP接網線直接上遠抄服務器。

　　抄表系統由主站、集中器、采集終端、電表組成。系統的主站與集中器之間通過PSTN公用電話網來進行遠程通信，數字采集終端通過RS485總線和電表連接，脈沖采集終端每個脈沖端口只能接一塊脈沖表。系統采用RS485專線通信，抄表速度快，通信可靠，可以保證每天24h的實時通信，為目前最穩定可靠的系統。適用于經常使用遠程停送電功能，對電費回收率有特別高要求的供電管理部門?！?strong>　

　　NB-IoT抄表方案原理

　　NB-IoT抄表方案是無線抄表，也是未來的抄表大勢，NB-IoT抄表基于NB-IoT網絡，為客戶提供整套高效靈活的遠程抄表解決方案。針對能耗管理及電費稽核的不同需求，采用不同的產品框架。能耗管理領域采用導軌表方案，4回路設置，安裝簡單，配置靈活。費用稽核領域采用傳統國網表方案，計費更公允，數據更安全。無需集中器和采集器，采集終端直接與電信基站自動連接，內置NB模塊，只需一張手機SIM卡與移動信號基站進行直接傳輸。
