三相電表帶互感器怎樣接線圖

　　三相電表分為三相三線電表和三相四線電表，帶互感器的三相電表電流規格一般為1.5(6)A，或者是更小的電流，浩寧科技網手把手教您三相電表帶互感器怎么接線!

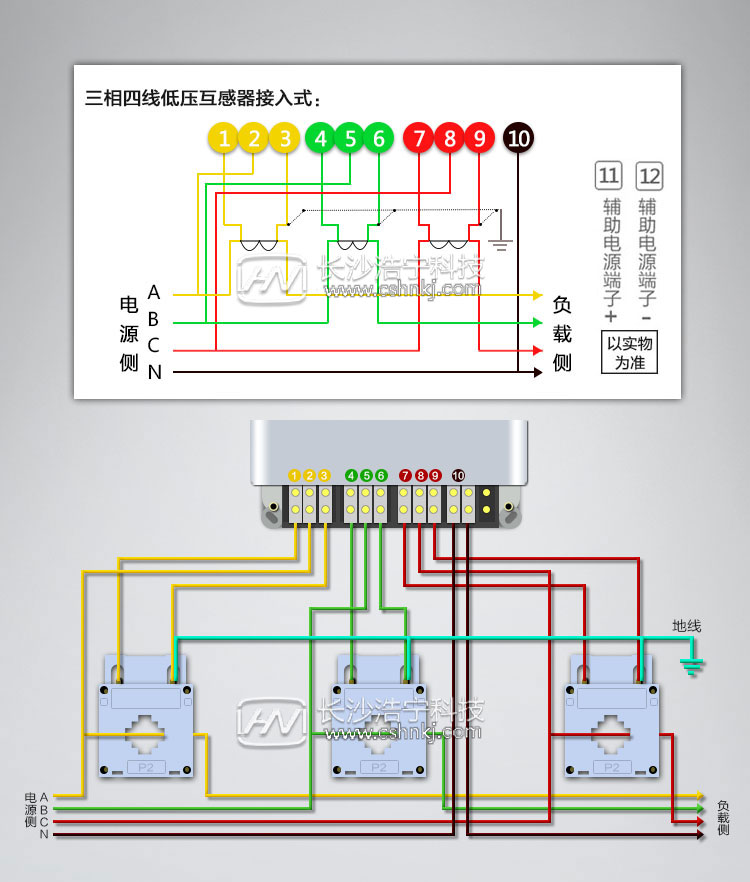

　　三相四線互感式接線方法

　　

　　1、4、7接電流互感器二次側S1端，即電流進線端;

　　3、6、9接電流互感器二次側S2端，即電流出線端;

　　2、5、8分別接三相電源;

　　10、11是接零端。為了安全，應將電流互感器S2端連接后接地。注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6 為一組;7、8、9 為一組。下面是詳細操作。

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。

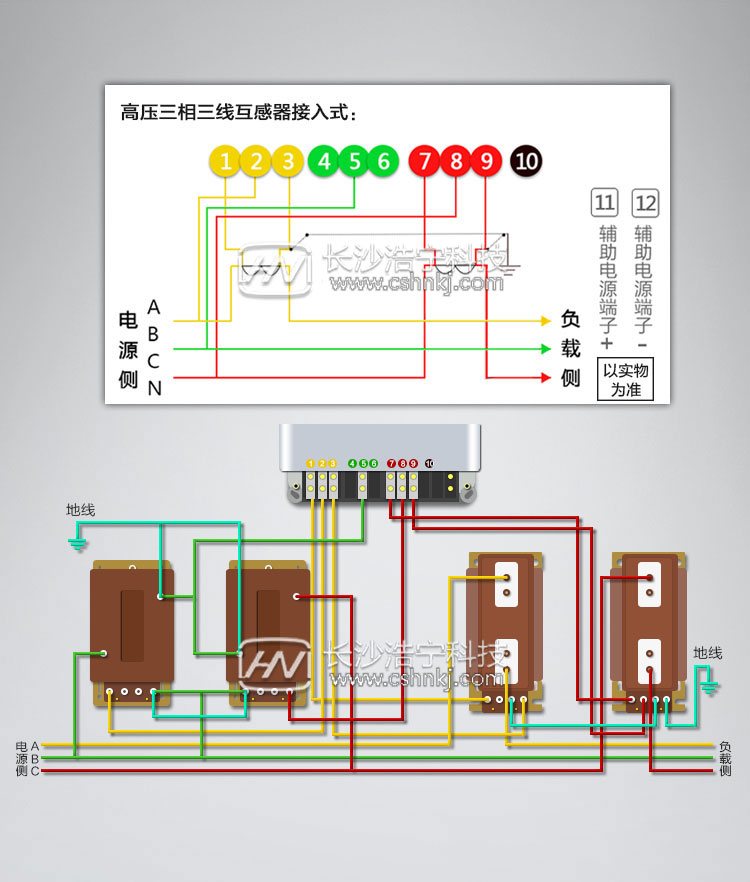

　　三相三線互感式接線方法

　　

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

　　相關閱讀：三相三線和三相四線的區別

　　我們決定是否使用三相三線制還是用三相四線制的電表，是由用戶的進線和用電性質決定。 如果用戶是純三相制電器，如三相變壓器，三相電動機等，可以使用三相三線制線路，三相三線制只有三根線，沒有零線，就只能用三相三線制的表。

　　如果用戶有單相負荷又有三相負荷，那就是三相四線制或三相五線制(多零線接地線)線路，就要使用三相四線制的電表。 三相三線制線路沒有調整能力，要求三相負荷基本平衡。所以三相三線制電表和三相四線制電表，接線方式也有所不同。
