智能電表接線方法

　　智能電表有單相智能電表和三相智能電表，三相智能電表又有三相四線電表和三相三線電表，下面浩寧科技網為您歸納各個種類的智能電表接線方法。

　　單相智能電表接線方法

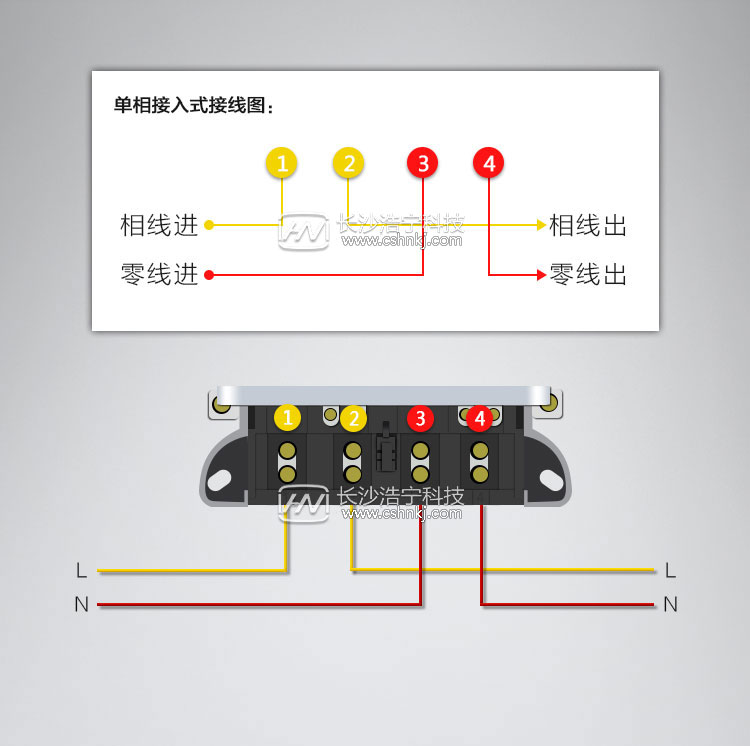

　　家用單相電表的接線必須是左火L，右零N，左邊火線進，火線出，右邊零線進，零線出標準的規范，單相電表的接線已經有標準規范了，1、3進，2、4出。

　　

　　三相三線智能電表接線方法

　　

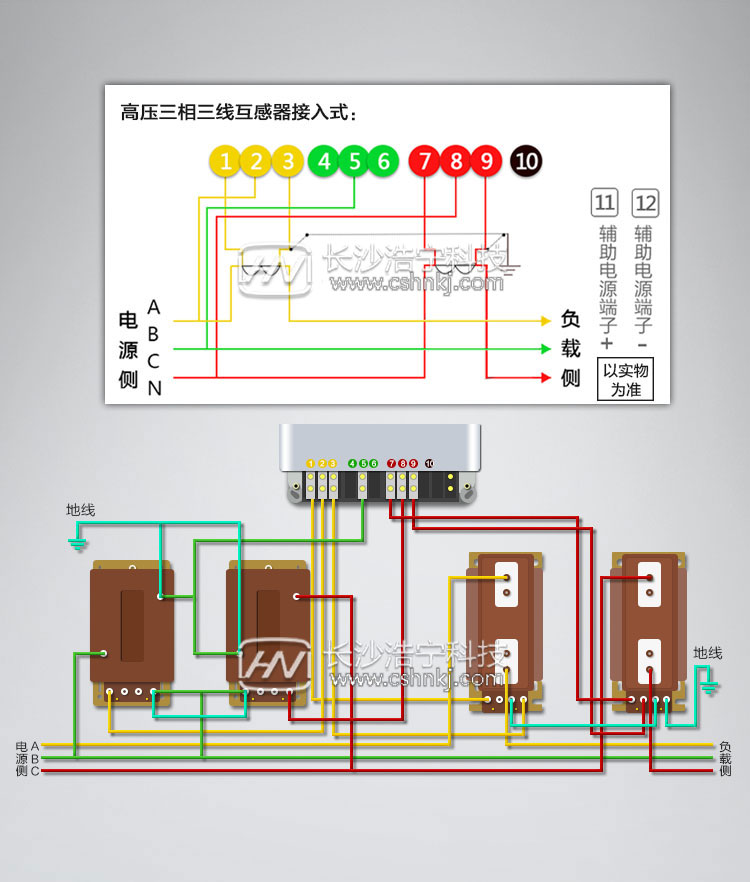

　　A黃線電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B綠線電壓線接入5號口，電流線直接接負載

　　C紅線電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

　　一般三相三線電表接線圖都是要配備互感器使用的，三相三線電表接好之后，一定要檢查，電表是否接到位了，如果報警燈一直亮著，說明接線不對哦，可能相線接反了哦。

　　三相四線智能電表接線方法

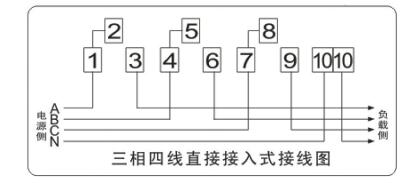

　　直入式：即1，4，7，10接三相四線電源A、B、C、N，3，6，9，11接負載端A、B、C、N，如下圖：

　　

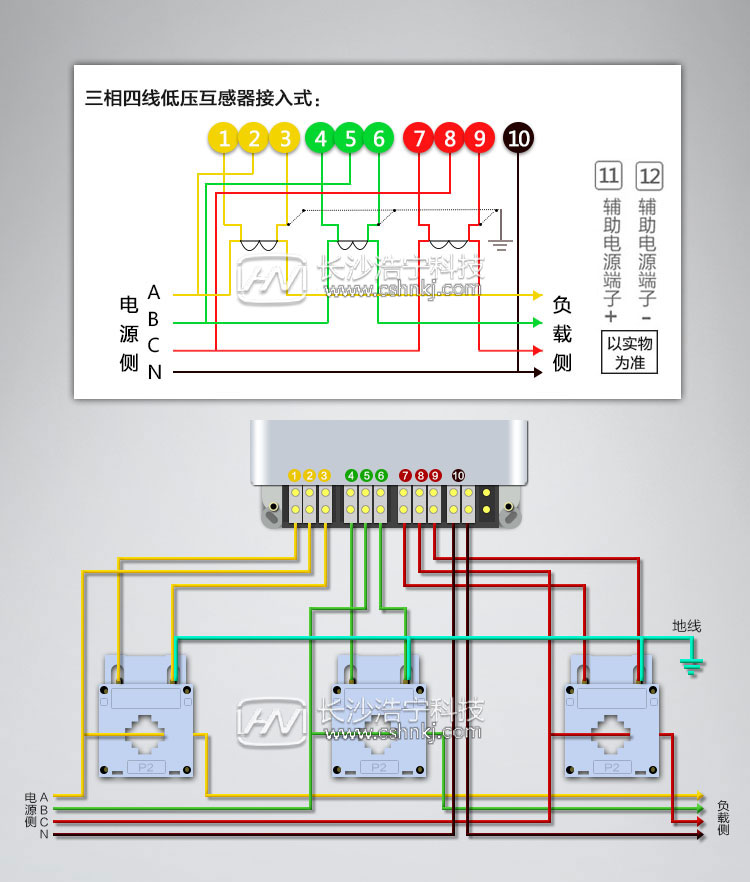

　　互感器接法：1，4，7接電流互感器S1端(P1方式);3，6，9 接電流互感器S2端A\B\C\N\;2,5,8,接電源電壓A\B\C\;10腳接電源N，11腳接負載N。如下圖：
